一、更换研磨盘
当磨盘上的金刚石或CBN已经被磨损时，就必须要更换砂轮盘。
更换砂轮盘的顺序：
(1)清洁上下盘的平板;
(2)转出上盘;
(3)卸下中心齿轮;
(4)转入并降下上盘;
(5)拆除压力盖;
(6)放松上盘的螺钉，并将边缘升高;
注意：当你升高上轮的边缘时，一定要确保上轮没有与之一同升高。
(7)转出;
注意：请小心上盘中心的测量探头被压破。
(8)用起重机或者叉式升降机来卸掉上盘;
(9)放松下盘边缘的4个螺钉;
(10)将两个环形螺钉放入下盘;
(11)将链子穿过环内并且勾住它;
(12)用起重机或者叉式升降机升起下盘及其边环并将其移至空地上;
(13)放下下盘，然后通过放松边缘下的螺钉来拆装轮子及边缘;
(14)清洁平板和下盘的驱动轴;
(15)给低速轴涂脂;
(16)更换新的金刚石砂轮盘;
(17)通过叉式升降机升起来提升并且将其定位到驱动轴的轴心;
(18)通过转力矩扳钳(M=50nm)顺时针紧固螺钉;
(19)通过叉式升降机升起上盘并放置到下盘上;
(20)转入，然后将上盘边缘放下并调整;
注意：请小心上盘中心的测量探头被损坏。
(21)通过转力矩扳钳(M=40nm)顺时针紧固螺钉;
(22)组装压力盖;
(23)升起上盘并转出;
(24)安装中心齿轮;
(25)将上盘扣在已换好的下盘上，压下上盘，调整平衡压力，安装上盘;
注意：齿轮方向。
(26)清理换下的砂轮盘，保证上下面不受损坏，发还研磨盘制造厂家。
二、使用、保养
1.修锐：CBN研磨盘装机后，要先用修整环将研磨盘修整，目的是把研磨盘刃口打开。第一次修整研磨盘的时间要长一些，为3分钟左右，研磨盘修平，刃口打开后一般修整时间在30秒。
郑品研磨盘出厂前已经过检查，平面度、平行度均≤0.02mm。研磨盘更换完毕，首先量研磨盘平面度，选择修整方向进行整形和修锐15秒，(内环转动方向与研磨工件的方向一致)。
修整常用参数： 平衡压：0.3-0.35MP
预压：0.2MP
主压：0.2-0.25MP
后压：0.2MP
2.及时更换研磨方向，长时间一个方向研磨，会造成研磨盘平面度严重超差，难于修整。坚持半个工作日一换内环方向，一个工作日更换上下盘及内环的工作方向，以保证研磨盘和加工工件的精度。
3.工作时要注意调整主压压力和研磨时间，范围在0.25-0.4MP(这是因为随着研盘数的增加，研磨下来的粉末会填充到CBN或金刚石颗粒之间，再则CBN或金刚石颗粒会钝化)。根据工件选择合适的主压压力及主压时间。一般而言，主压达到0.4MP，研磨时间超过1份40秒就要考虑修盘了。
4.工作完毕，应及时清理研磨盘盘面，做好交接班记录。
5.要想得到更好的加工精度，保持研磨盘良好的平面度至关重要。
6.修整郑州晶品生产的CBN研磨盘建议厂家选用郑州晶品生产的修整砂轮进行修整。
三、研磨盘的调整
必须定期检查研磨盘的平整度并进行调整。

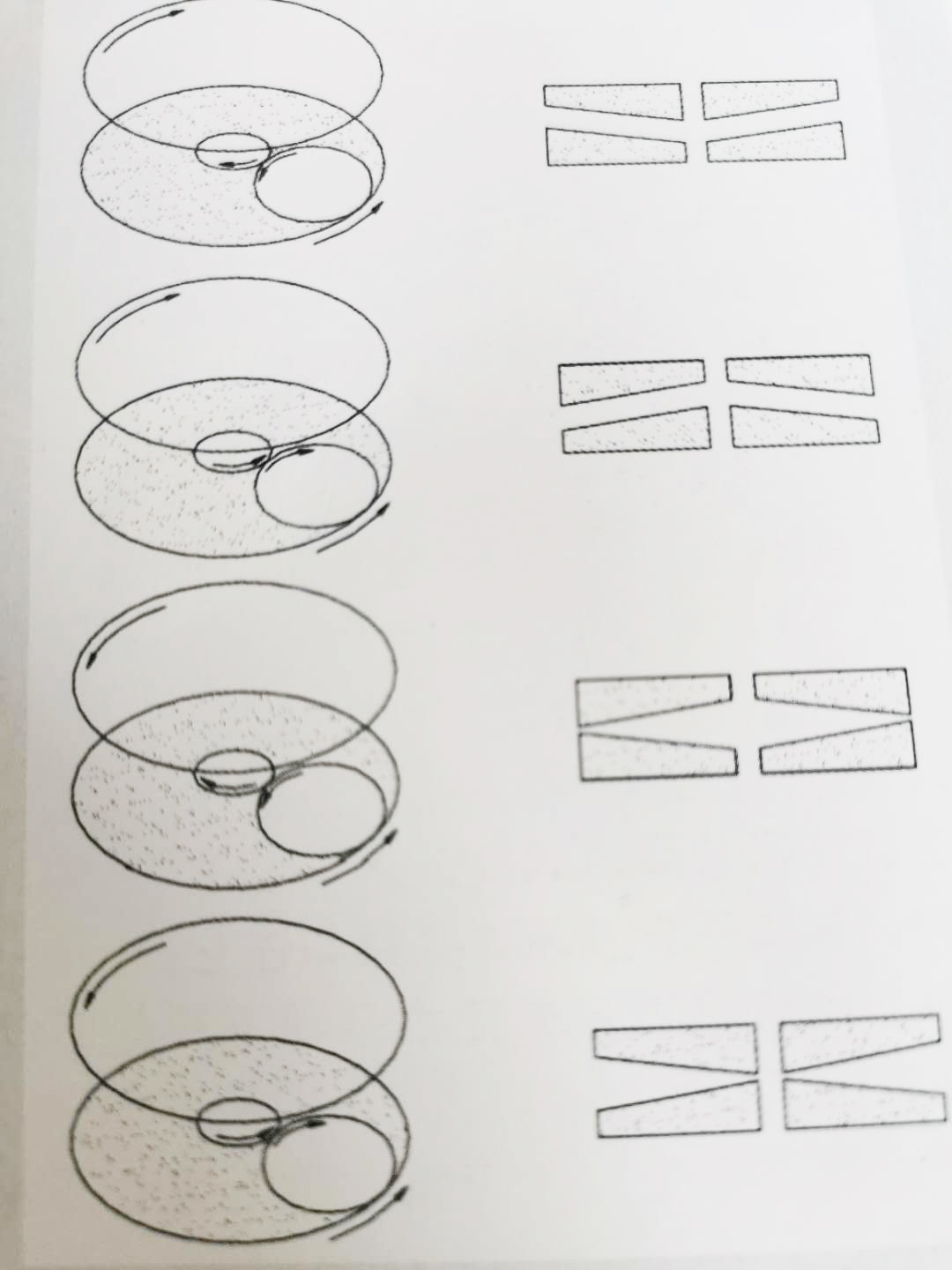

当你采用左面图示的方向加工时，研磨盘的磨损如右图，当右图的研磨盘的磨损超过0.04mm(研磨盘的平面度越高，加工工件的质量越高)，你必须改变研磨盘的旋转方向或摩擦边缘部分来使它平整。
从下图可以得出定论：
为了保持研磨盘的良好平面度，应该经常更换内环旋转方向。
如果研磨盘的平面度超过0.04mm，就需要手动修整研磨盘，以修掉高出部分。如果研磨盘的平面度超过0.1mm,就需要平面研磨机等设备来重新调整研磨盘平面度。
测量程序：
1.清洁并干燥下盘。

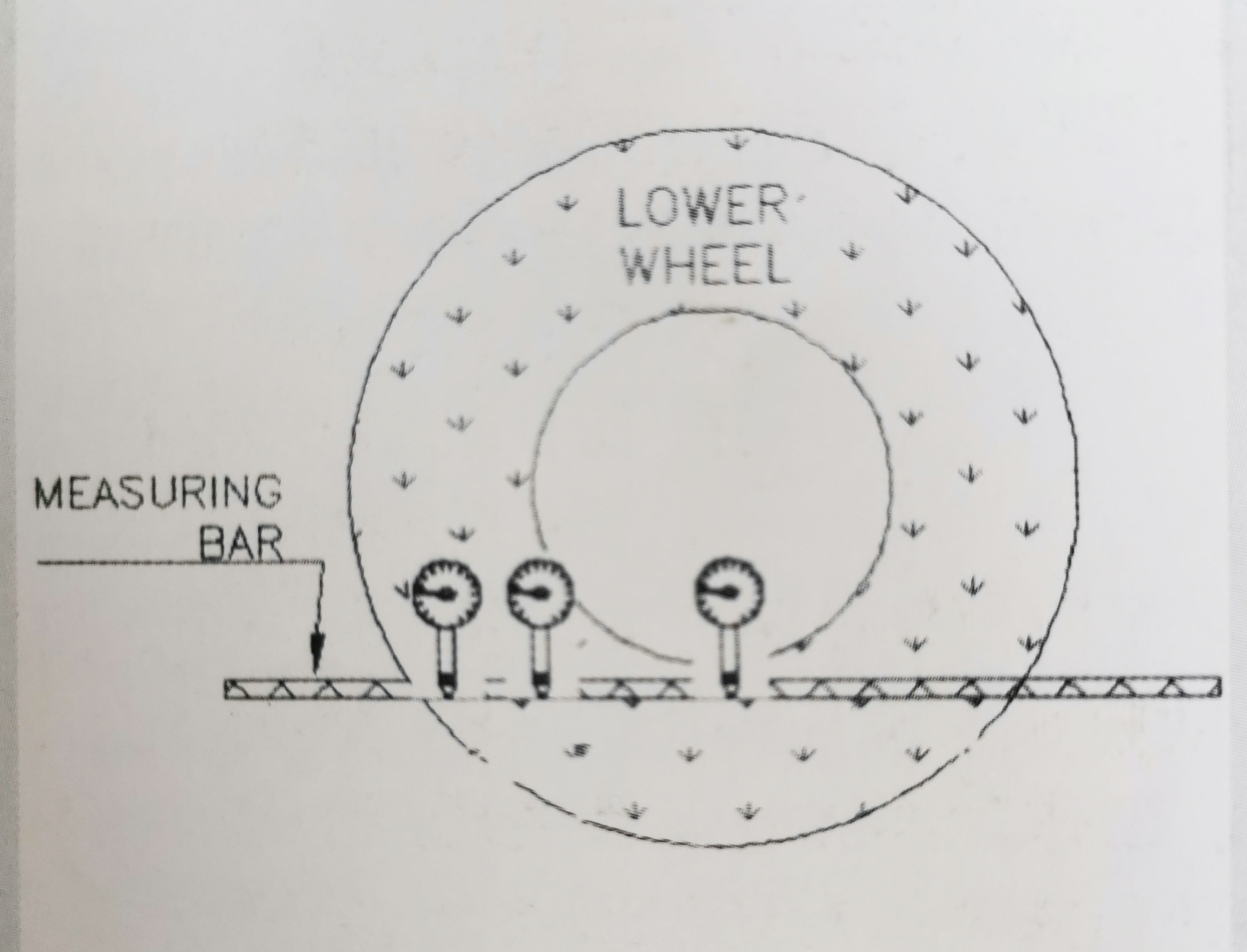

2.将测量规放到下盘上，将测量规尽量推至靠近内环的位置，用0.04mm测纸向测量规和研磨盘之间塞，从下图中1开始到5，如果有测纸能轻松拔出的地方，这说明研磨盘平，面度超过0.04mm，马上需要进行手动修正。
要想得到更好的加工精度，保持研磨盘良好的平面度至关重要。
修整郑州晶品生产的CBN研磨盘建议厂家选用郑州晶品生产的修整砂轮进行修整。
